直埋式波紋補償器的安裝及其使用原理-泊頭市永鵬管道

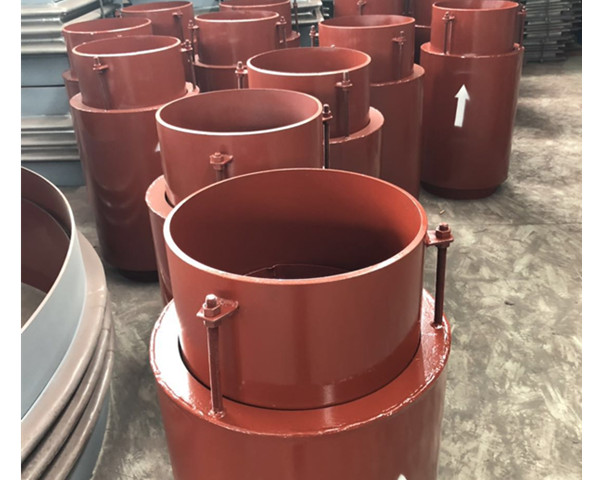

    直埋式波紋補償器顧名思義是埋在地下的一種波紋補償器。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

    在直埋管道中，彎頭自然張力補償應用非常有限，直埋式波紋補償器可降低管道運行時的應力，但同時補償器也成為熱力管道弱的環節。普通的管道預熱 安裝成本低，管道性高，但安裝時受到的限制因素很多，如全線敞溝預熱，管道加熱困難，及作業時間緊促等。直埋式波紋補償器是結合補償器和管道預熱安裝 的優點而產生的。

    直埋式波紋補償器其伸縮元件因只使用一次，且預熱時介質壓力較低，所以波紋管可以有很大的壓縮量，這使得它同普通補償器相比可大大降低造價。直埋式波紋補償器外套管在管道運行中將會承受介質壓力，因此其壁厚不應小于同等直徑標準管道壁厚。因整個補償器外殼所承受的應力較大，所以加強筋較多。在一次 性補償器吸收管道伸長量后將二次焊口密封焊接牢固，由于二次焊口受剪切應力，推薦采用兩層三遍焊接。

_

    直埋式波紋補償器的安裝，安裝直埋式波紋補償器的管段應與其他管段用固定墩隔開，以確保吸收定長管道預熱伸長量。可在預熱前計算定長管道理論伸長量，然后在每個直埋式波紋補償器作出標記，使各個一次性補償器壓縮量之和等于定長管道的計算伸長量，待預熱伸長到位時，將補償器二次焊口焊接固定。管道在運行中不再有伸縮 運動，其溫度變化引起的管道長度伸縮將轉化為管道的內應力。

    直埋式波紋補償器也稱為地埋式補償器，主要適用于直埋管線的軸向補償，具有抗彎能力，所以不考慮管道下沉的影響。使用時需要注意的是直埋式波紋管補償器要求在兩固定支座之間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由于直埋式波紋管補償器在管道上實現補償和安裝簡單等特點。

    直埋式波紋補償器它的波紋管用1Cr18Ni9Ti不銹鋼制成，適用于安裝在工作溫度350℃以下、工作壓力0.25~25MPa、公稱通徑為DN100~600mm的管道上。但使用多的還是PN0.2、0.5、1.0MPa三個級別、管徑DN50~500mm的管道工程。

    直埋式波紋補償器的為了減少介質流動阻力，減少高速流動下的沖蝕現象，或為減少因波紋而發生共振，當公稱直徑DN≧150mm、且汽（氣）體流速v=8m/s或液體流速v≧3m/s時，應采用裝有內套管的補償器。

    根據有多年經驗的師傅介紹，直埋式波紋補償器要求在兩固定支座之間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由于直埋式波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。
