金屬波紋補償器的結構型式及設計要求-泊頭市永鵬管道

　　金屬波紋補償器是一種用在管道中的，起到補償位移作用的產品，金屬波紋補償器的材質多為不銹鋼304材質，除了金屬波紋補償器還有非金屬膨脹節、橡膠補償器等等，都是依據材質來區別它們的名稱，金屬波紋補償器主要用于高、中、低溫?zé)犸L(fēng)管道和高頻機械震動的管道，柔性好，具有良好的不怕蝕、不怕溫和減震作用，可吸收管道的軸向、橫向位移，金屬波紋補償器一般壓力管道都要使用金屬波紋補償器，金屬波紋補償器起到兩根管道拉伸的作用，管道壓力過大，金屬波紋補償器有時也叫膨脹節，相反，管道壓力過小，伸縮節自動回縮，保護管道平衡的作用。

　　目前，大部分密封結構設計采用焊接法蘭結構，即金屬波紋補償器兩端焊有法蘭，法蘭端面為平滑的密封面，將法蘭兩端與管道上的法蘭用螺栓把緊便可實現密封。但這種設計在實踐過程中存在大的缺陷。當金屬波紋補償器兩端以焊接形式與法蘭連接是，先會對法蘭密封面的加工質量提出嚴格的要求，而且對這種固定結構的金屬波紋補償器焊接裝配精度來說，也是考驗。即使補償器組件自身的裝配精度能夠達到要求，但當補償器應用于管道內部時，金屬波紋補償器兩端需要與管道連接裝配。這樣，空間位置或連接法蘭的螺紋通孔位置都可能會出現偏差，而這種偏差會對這種固定式的補償器組件結構產生扭矩，嚴重影響補償器的使用壽命。

　　金屬波紋補償器主要用于輸運氣體或含塵氣體管道及風機出入口，用來吸收位移或減震。金屬波紋補償器具有補償量大、剛度小，便于安裝使用和壽命不錯等特點。金屬波紋補償器應用于鋼鐵、電力、石油化工、水泥等行業。可根據用戶要求選用不銹鋼或碳鋼制造U形或V形波接管，內襯筒，法蘭一般選用碳鋼。金屬波紋補償器燃?xì)鉁u輪排氣系統，渦輪機或者冷凝器的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及大型管道系統。

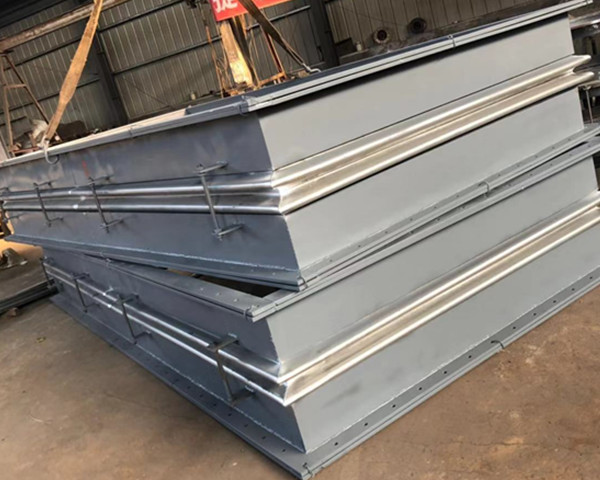

　　金屬波紋補償器設計注意事項：指膨脹節的軸向位移以表明應用在膨脹節上的位移方向是重要的，是大型的矩形管道上。當橫向位移應用在“關鍵部位”要配合等量的軸向位移，這樣要比僅僅是橫向位移應用在“非關鍵部位”這種情況的效果要好很多。在許多實例中，一個較長的復式的金屬波紋補償器是一的實際解決方案。矩形波紋補償器的原材料選材范圍普遍，包括300系列奧氏體不銹鋼，和高鎳合金。

　　金屬波紋補償器可以分為軸向型內壓式補償器，軸向型外壓式補償器、無約束波紋補償器等等，其中軸向型內壓式補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。軸向型內壓式補償器是一種應用比較普遍的波紋補償器，它的外觀好看是金屬波紋補償器中的典型產品。
