金屬波紋補償器的結構件組成-泊頭市永鵬管道

　　金屬波紋補償器為主要的撓性工作元件，其受力結構件起到的作用也尤為重要。用戶在進行選用時不能忽視了結構件的設計。

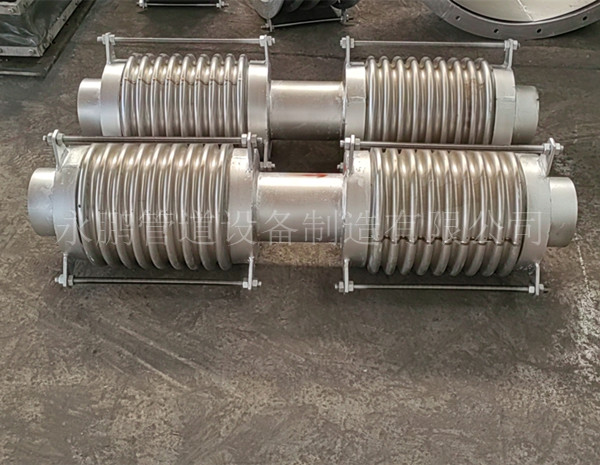

　　金屬波紋補償器的受力結構件又叫金屬結構件，通過結構件的組成構成不同型號的金屬波紋補償器產品。筒體、端板、端環、筋板、立板、拉桿、銷軸、萬向環、鉸鏈板都屬于受力構件。例如不銹鋼波紋管結合端板、拉桿、導流筒組成軸向內壓式波紋膨脹節、與鉸鏈板、銷軸、萬向環組成萬向鉸鏈波紋膨脹節。

　　金屬波紋補償器起到吸收熱膨脹的作用，受力結構件應能承受壓力推力引起力和彎矩，還包括自重、流通介質的重量、外部流動荷載如風載、雪載、振動載荷等附加荷載。溫度不同受力結構件的設計溫度均與介質溫度、內部隔熱、外部環境情況相關。受力面為焊縫處時，焊縫均應為等強度焊縫，焊縫的強度與金屬波紋補償器強度相等。



　　受力結構件做為約束壓力推力部件，由于受力構件設計、生產環節質量把控不合格引起失效。結構強度達不到受力要求不僅會導致金屬波紋補償器失效，整個管道系統失效對于負壓或真空條件工作的約束型膨脹節還有考慮到拉桿、鉸鏈板等受力構件的穩定性。

　　生產廠家進行設計時需要參照標準結合計算機輔助設計，根據簡化的管道膨脹節模型進行強度校核。對于受力狀態復雜的構件可通過采用有限元分析進行撓曲量的計算。

　　金屬波紋補償器在熱風管道系統中吸收熱膨脹的同時，減少管道振動保護熱風管道。熱風管道是煉鐵廠的核心部分，將熱風爐的高溫?zé)峥諝廨斔偷礁郀t的中間環節。由于金屬波紋補償器工作介質、工作條件的復雜以及結構的特殊性。在運行過程中如果金屬波紋補償器發生失效，會減小高爐長時間休風造成損失。膨脹節的前期選型作為關鍵，決定著后期的使用效果。
